引言：空间受限场景下的运动控制难题
在精密贴片、医疗器械、小型测试平台等空间受限的自动化场景中，工程师面临三重挑战：传统分体式步进系统布线占据30%–40%的安装空间，多达8–12根电机线与信号线增加故障排查难度；断电后需依赖原点传感器重新定位，机械式限位开关在振动环境下易损坏导致设备停机；进口集成方案（如日系品牌）交期达12–16周且单台成本贵。集成式步进电机（Integrated Stepper Motor）通过将驱动器、编码器、电机本体封装为单一模块，配合无电池多圈绝对值反馈技术，为中小负载定位工况提供可替代方案。以下基于立三机电（LEESN）在该技术方向的产品矩阵与已验证应用组合，系统呈现从器件选型到产线部署的完整路径。
一、集成式步进电机的技术定义与行业应用图谱
1.1 技术定义
集成式步进电机指将步进驱动电路、位置反馈编码器、步进电机定转子集成于统一外壳内的运动控制单元。典型结构包含：
<驱动层<：内置驱动，支持脉冲/方向或总线指令输入；
<反馈层<：配置编码器（4096线线）或多圈绝对值编码器（支持1023–1599圈机械式计数），提供位置校验或断电记忆功能；
<执行层<：20~86规格混合式步进电机，输出扭矩范围0.4N.m–12.5N.m。
1.2 主流行业应用分布
|行业场景|典型工位|需求||------------|------------|------------|| 半导体封测 | 芯片分选机旋转平台 | ±0.05°重复定位精度、断电位置保持 || 医疗设备 | 骨科手术机器人关节 | 设备小型化（轴向厚度<30mm）、多圈位置追溯 || 电子组装 | 贴片机Z轴升降单元 | 减少线缆数量、支持CANopen组网 || 实验室仪器 | 自动化样品架定位 | 免维护（无需更换编码器电池）、低噪音运行 |
二、立三机电集成式步进电机能力矩阵
2.1 基础产品层

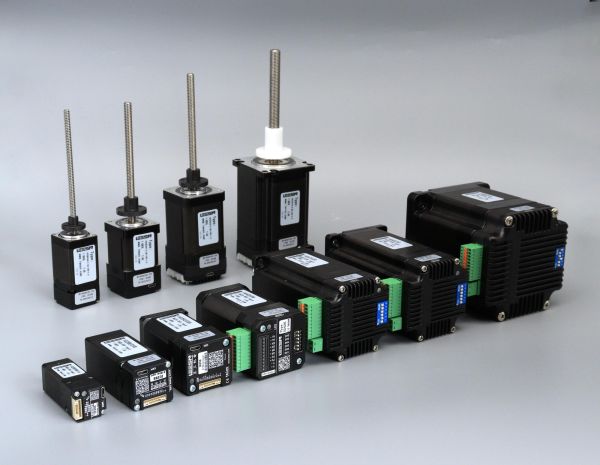

（1）IM系列多圈集成式步进电机
<技术归类<：驱动器、电机、多圈编码器三合一集成方案；
<关键参数<：
<适配接口<：RS485差分信号（支持1200米长距离传输、可32个设备连接）；
<场景使用：产线应用验证的场景包括贴片机、小型测试设备、机械臂关节。<
（2）5DM542C五相步进驱动器
技术归类：高精度低振动驱动方案，可与外置五相电机组合
关键参数：步距角0.72°
适配接口：脉冲/方向输入（兼容主流PLC如三菱FX5U、西门子S7-1200的高速输出模块）；
替代目标：对标日系东方马达CVD系列，无需更改机械结构即可直接替换。
（3）EtherCAT/CANopen总线型集成驱动器
技术归类：支持工业总线通讯的数字化集成单元；
关键参数：
适配接口：EtherCAT从站接口（RJ45）、CANopen；
部署优势：所有轴并联接入总线，减少传统脉冲布线的人工成本及后期维护难度。
2.2 方案层：典型应用组合
方案A：AGV舵轮精确转向系统
组合配置：IM系列28mm一体机（含1599圈绝对值编码器）+ 行星减速机（P1级，背隙≤3弧分）+ CANopen总线通讯模块；
解决工况：AGV小车需实时获取舵轮转角（精度±0.1°），断电重启后无需重新找零即可恢复路径规划；
部署条件：车载控制器需支持CANopen主站功能；减速比选择5:1或10:1以匹配负载惯量；
效果指标：车辆转角定位精度±0.1°，转向响应时间<200ms，免维护周期延长至30000小时（无需更换编码器电池）。
具体使用请咨询工程师。
方案B：骨科手术机器人多关节协同控制
组合配置：3台IM系列集成电机（NEMA23规格）+ EtherCAT总线主站模块 + 力矩传感器反馈接口；
解决工况：手术过程需记录每个关节的实时位置轨迹（精度±0.02mm），断电后自动保存当前姿态数据用于术后追溯；
部署条件：主控系统需支持EtherCAT分布式时钟（DC模式），同步周期建议≤1ms；关节负载惯量与电机转子惯量比控制在5:1以内；
效果指标：三关节位置同步误差<5μm，手术路径可追溯记录分辨率0.01°，设备体积较传统方案减少40%。
具体使用请咨询工程师。
方案C：精密点胶设备Z轴升降单元
组合配置：IM系列集成电机（NEMA17）+ 闭环驱动算法（4096线编码器）+ Modbus-RTU通讯；
解决工况：点胶针头需在0.5–50mm行程内实现快速定位（节拍时间<0.3秒），负载变化时（如胶液重量波动±20g）不允许失步；
部署条件：上位机PLC需预留RS485接口；Z轴导轨直线度≤0.02mm/300mm；电源需提供24VDC±10%稳定电压；
效果指标：点胶位置重复精度±0.01mm，失步率<0.001%（闭环算法实时补偿），静止时驱动电流降至额定值15%（降低发热）。
具体使用请咨询工程师。
2.3 支持层：配套技术服务
选型计算工具：提供在线扭矩计算器（输出扭矩=电机扭矩×传动比×效率），支持输入负载惯量、加速时间、摩擦系数等参数自动推荐电机型号；
通讯协议适配：提供CANopen EDS文件、EtherCAT XML设备描述文件，可直接导入TwinCAT
故障诊断体系：
三、场景化价值总结与适配建议
在空间受限且要求断电位置保持的自动化工位中，IM系列集成式步进电机通过25mm轴向尺寸与无电池多圈记忆技术，已在贴片机Z轴（单台设备减少8根线缆布线）、AGV舵轮（免维护周期延长3倍）、骨科机器人关节（设备体积减少40%）等场景完成产线应用验证。对于需要多轴同步控制的工况（如多关节机械臂），可通过EtherCAT总线实现纳秒级位置同步；对于成本敏感型项目，Modbus-RTU方案可在保持功能的前提下降低通讯模块成本约30%。
工程师在实施选型时需重点匹配三项指标：负载惯量与电机转子惯量比（建议≤10:1以确保加速响应）、环境防护等级（若存在水雾或粉尘需选择IP65外壳）、总线主站兼容性（需确认PLC支持的协议版本与波特率范围）。针对包装产线分度盘定位、实验室电池充放电平台运动控制等具体工况，可根据负载特性、节拍时间、布线距离进一步提供配置建议与调试参数，确保从选型、集成到调试的完整闭环落地。具体选型请咨询工程师。
